西門子電動蝶閥執行器SQL321/SQL361/SQL351
新推出SQL351系列蝶閥執行器,控制信號DC4-20mA
電動蝶閥執行器說明書下載
西門子VKF42系列電動蝶閥 |
西門子電動蝶閥執行器SQL321/SQL361
? SQL321B.. 工作電壓 AC 220 V、2 位 (SPDT) 控制信號
? SQL361B.. 工作電壓 AC 220 V、DC 0…10 V 控制信號
? 可選 1000 ? 電位計和輔助開關
? 標稱旋轉角度 90°
? 具有手輪和閥位指示
? 內置防凝加熱元件
? 底法蘭符合標準 EN ISO 5211
用途：

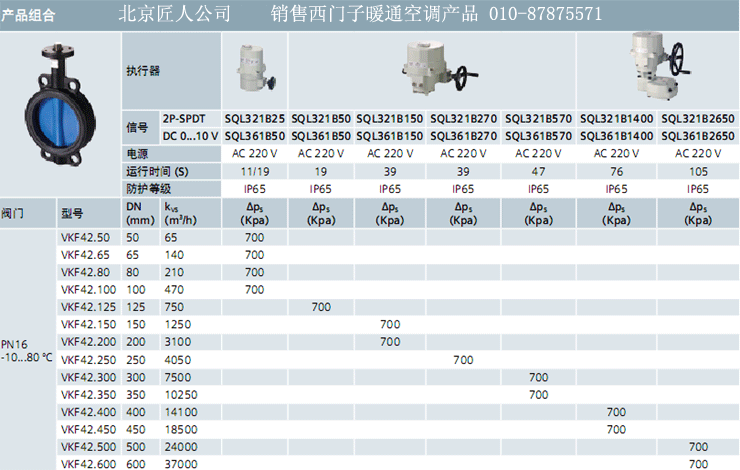

在暖通空調系統中用于驅動 VKF42.. 系列蝶閥，作為截止閥和控制閥。

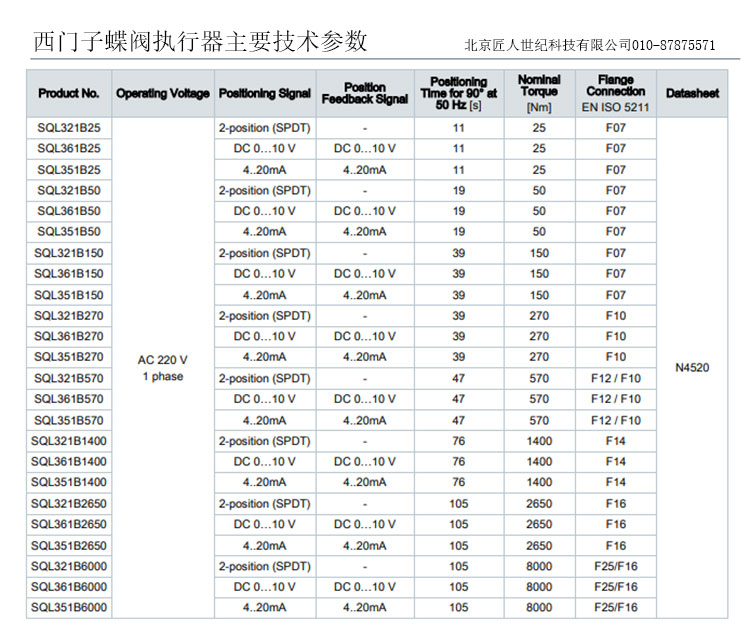

型號列表:
產品型號 物料編號 工作電壓 控制信號 位置反饋信號 50 Hz、90° 情況下的定位時間 額定扭矩
[Nm] 法蘭連接
EN ISO 5211
SQL321B25 S55164-A100 AC 220 V 兩位 (SPDT) - 11 25 F07
SQL321B50 S55164-A101 AC 220 V 兩位 (SPDT) - 19 50 F07
SQL361B50 S55164-A102 AC 220 V DC 0…10 V DC 0…10 V
19 50 F07
SQL321B150 S55164-A103 AC 220 V 兩位 (SPDT) - 39 150
F07
SQL361B150 S55164-A104 AC 220 V DC 0…10 V DC 0…10
V 39 150 F07
SQL321B270 S55164-A105 AC 220 V 兩位 (SPDT) - 39 270
F10
SQL361B270 S55164-A106 AC 220 V DC 0…10 V DC 0…10
V 39 270 F10
SQL321B570 S55164-A107 AC 220 V 兩位 (SPDT) - 47 570
F12
SQL361B570 S55164-A108 AC 220 V DC 0…10 V DC 0…10
V 47 570 F12
SQL321B1400 S55164-A109 AC 220 V 兩位 (SPDT) - 76 1400
F14
SQL361B1400 S55164-A110 AC 220 V DC 0…10 V DC 0…10
V 76 1400 F14
SQL321B2650 S55164-A111 AC 220 V 兩位 (SPDT) - 105 2650
F16
SQL361B2650 S55164-A112 AC 220 V DC 0…10 V DC 0…10
V 105 2650 F16
西門子蝶閥執行器由控制器的開/關信號 (SPDT) 或 DC 0…10 V 控制信號驅動，并產生旋轉運動，通過驅動器送至閥門。
執行器無需維護。此類執行器具有可逆異步電機，可通過齒輪系驅動主軸，然后由主軸帶動蝶閥的方軸。型號 SQL321B25
手輪主軸上安裝了彈簧，因此必須保持手輪推入才能手動操作。對于其他型號，手輪則直接連接到蝸桿軸上。
執行器旋轉角度為 90°，適用于西門子 VKF42.. 系列蝶閥。在自動運行過程中，行程受兩個內置行程開關限制。
為了防止殼體內部溫度低于露點溫度，執行器配有內置加熱元件。
為了確定閥板在閥門中的位置是全關“0%”或全開“100%”，對于調節型執行器，建議在首次調試時進行調校。
電動蝶閥試運行前，確認接線正確和零件功能完好。這同樣適用于其他安裝附件，如輔助開關。
警告
要避免蝶閥上的壓力沖擊，在啟動泵之前，VKF42.. 必須驅置于完全打開的位置（手動或通過控制信號）。
流量可通過驅動電動執行器或者通過操作手輪進行調整。
更多詳細技術參數，請咨詢客服或下載產品樣本
|
|
| |
|
