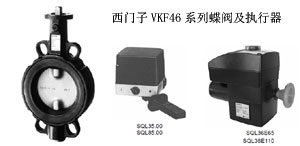

西門子電動蝶閥VKF46系列

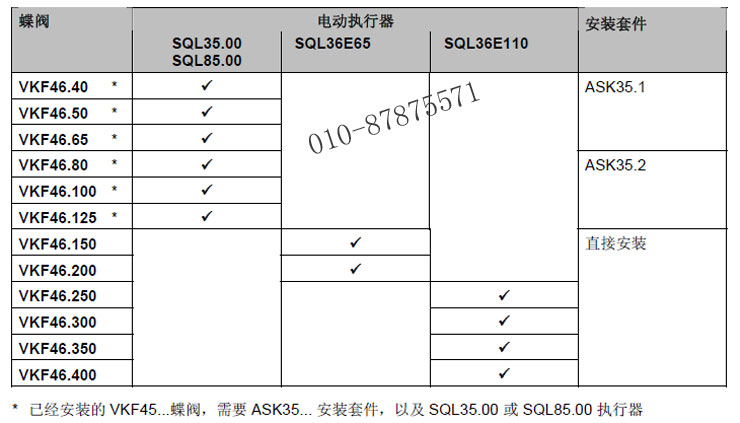

配套執行器：
- SQL35..., SQL36E... 工作電壓 AC 230 V,三位控制信號
- SQL85... 工作電壓AC 24 V, 三位控制信號
- 旋轉角度 90°
- 輔助開關以及其它功能用的電位計
- 手動調整和閥位顯示
- SEZ31.1 輔助模塊用于可變定位時間 (for SQL36E…)

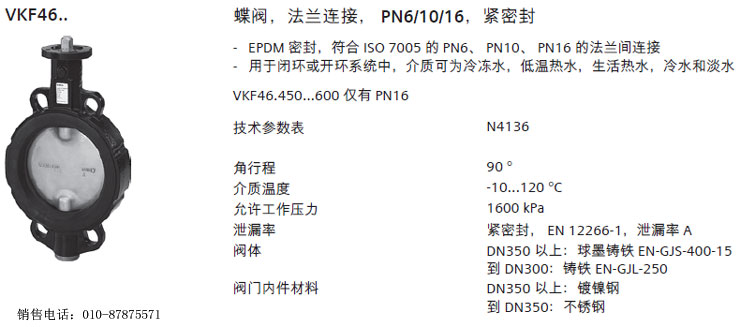

VKF46… 系列的蝶閥，應用在供熱空調中的控制和關斷閥。
西門子電動蝶閥執行器SQL35系列由控制器的三位信號驅動，并產生旋轉運動，通過驅動器傳送至閥門。
這類電動執行器無需維護。它們有可逆轉的同步電機以及帶自潤滑燒結軸承的減速齒輪
箱。通過外殼底座上的旋鈕可以設定自動或者手動模式。如果設為手動模式，蝶閥可以
通過手桿操作。對于手動操作，旋轉角度受到機械限制。
西門子蝶閥執行器SQL36E系列電動執行器無需維護。它們有可逆轉同步電機通過正齒輪和自鎖渦輪對主軸進行驅
動，滿足蝶閥的矩形斷面軸。蝸桿軸和直接動作的手動調節器安裝在一起。
執行器的旋轉角度為90°，滿足西門子的蝶閥要求。在 自動運行過程中，旋轉受限于兩個 內置的終端開關。
執行器的旋轉角度可以轉換，參見調試。為了防止內部溫度低于露點溫度，執行器配有內置加熱元件 (AC 230
V, 功耗 5 W).
更多詳細技術參數，請咨詢客服或下載產品樣本
|
